本文记录自己的初次”客制化”经历, 键圈大佬请略过, 错误之处请指正, 装逼犯自动忽视~

材料准备

轴体

轴体这里就不做介绍了, 如果你也是萌新的话, 就先了解这四种轴吧:

就我个人来说, 入坑第一把键盘是G80-3000, 后面也买过国产青轴和半价Filco(酷冷至尊), 也买过Filco奶酪绿. 16年双11在KDBFans入了阿米洛Va87m红轴后就只认线性轴了, 阿米洛红轴是我买过用过的量产里认为手感最好的, 某up主也有过类似的言论, 在此之前我还一直以为是自己的错觉…

其他轴体信息请参考下面的文章:

大致来说, 单颗轴体价格在几毛到十几块钱这个范围内吧, 例如:

  • GATERON佳达隆KS-3X1 – 0.98一颗
  • Cherry红轴 – 2.5左右一颗
  • GATERON机械键盘轴体Tiffany – 6.8左右一颗

而且目前来说, 貌似也不是Cherry第一了~, 比如Tiffany轴就备受好评. 既然是自己组一把, 那肯定要用好的

外壳

想好自己想要64, 68, 84, 87, 104还是其他配列. 量产键盘最多的就是87和104.
外壳价格几十至几千不等, 而且很多需要跟团上车才能买到, 如果没上车可能就只能闲鱼了.
咱就做这个64配列

PCB板

就是电路板了, 要把轴焊接到板子上, 也有热插拔的, 就是不用焊接, 可以随时更换轴体. 想了很久还是决定买热插拔的, 焊的话太麻烦了, 而且自己也没用过热插拔的键盘(并不是不会, 我小学三年级就在少年宫焊收音机了🤣)
购买前可以和客服确认一下是否支持自己想要的配列. 灯的话, 就选pcb上有灯的就好, 分清楚底灯和轴灯(底灯就是下面亮, 轴灯就是上面亮..). 有些配列还需要自己刷机. 我买的直接就是我要的配列, 所以这一步也免了

示例

  • 需要焊接的(本例只有底灯):
    正面
    背面

  • 热插拔的(本例只有轴灯)
    正面
    背面

定位板

每个键轴有固定的位置卡在定位板上,键轴再焊接到主板上,可以实现键轴的稳固和排列整齐等。有不同材质和不同配列可供选择。需要注意的是,选用的定位板的配列要是主板能够支持的配列^1

定位板有碳纤维的, 铝的, 铜的, 不同材质可能手感也不同.


卫星轴

卫星轴也有很多类型..(懒得查资料写了怎么办😥) 主要用来平衡大键
卫星轴貌似分两类吧:

  • 定位板卫星轴
  • pcb卫星轴
    常见的是靠插头固定
    还有靠螺丝固定的

我这次就选GMK螺丝卫星轴了, 更稳固些.

键帽

请看一下这篇文章
【科普】配列、键帽高度以及常见的键帽倍数识别
总的来说键帽也是几十至几千价格不等. 国外的GMK, SP都很贵, 而且都需要团购, 等待期很长, 国内的也有些不错的, 比如MelGeek. 排骨的, 忆光等等
建议看一下这个视频
【赤瞳】0-9999元键帽推荐,我全都要!!!

这次我买ARC死灵, 被这个毒到了

其他

  • 偏口钳(卫星轴剪脚)
  • 螺丝刀(建议带磁头, 我买的这个没有..)
  • 润滑脂(杜邦的润轴, 22058润卫星轴钢丝)
  • 镊子
  • 笔刷(刷润滑脂)
  • 数据线
  • 特氟龙胶带(或用创口贴替代)

安装

因为是热插拔, 安装很简单, 我感觉都没必要写了.., 参考这个视频吧, 只不过他没用定位板(貌似成了一个链接汇总文章了..😅)
【键盘客制化】组装一个GD64左移配列热插拔RGB光污染机械键盘
再看一下如何调教大键, 主要就是剪脚和润焕, 看视频即可
从此大键不再肉!机械键盘卫星轴调校教程
机械键盘垃圾大键的恶心肉感和抓狂钢丝声教你解决它!
润滑轴体
少年,润滑一下吗?机械键盘轴体润滑指南

经验教训

1.
我的pcb买的是GK64, GK64没有给左shift开pcb卫星轴的孔(2u shift是三个菊花的), 所以如果买的是这种定位板就没法上卫星轴了.
要买这种定位板(用定位板卫星轴)

带卫星轴定位板

xd64 / dz60/64 / 貌似都开了孔, 但不是热插拔
GD64 也开了孔, 但没有现货, 需要等上车, 且也不支持阶梯capslock

dz64貌似右shift不能分裂

不过插上键帽试了下也还好, 就这样吧

北瓜的定位板(带卫星轴, 卖家说支持lc60, Tofu外壳, 我没试过)

2.

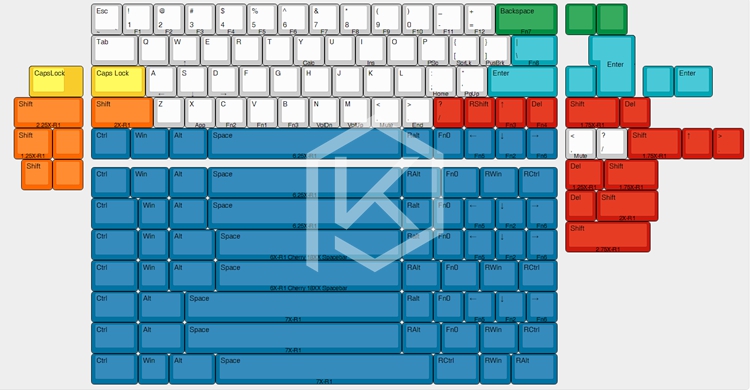

GK64只支持普通capslock, 如果想要上面死灵那个阶梯capslock, xd64 / dz60/64 都可以. 学会看这个图

定位板还用这个就行caslock开口可以向左移动的, 主要看pcb支持不支持了
便宜的不锈钢非左移定位板(支持xd/dz 64)

3.
GK64热插拔长度 29.5厘米 放不进去LC60……
后来又买了一块ymdk64(支持阶梯capslock) 长度29.2厘米, 就能放进去了.. 就差3毫米

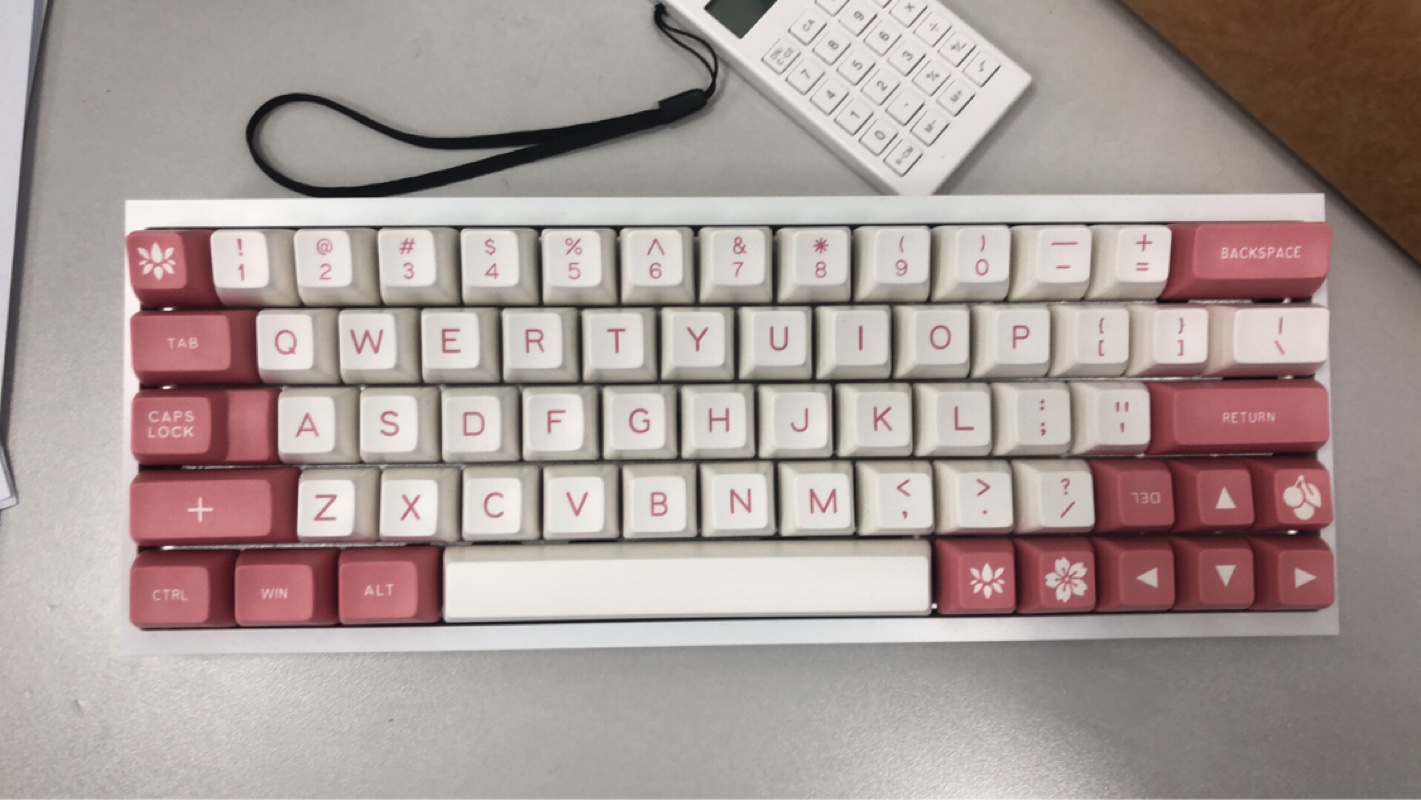

最后的成品

ToFu + 蒂芙尼轴 Typing sound
